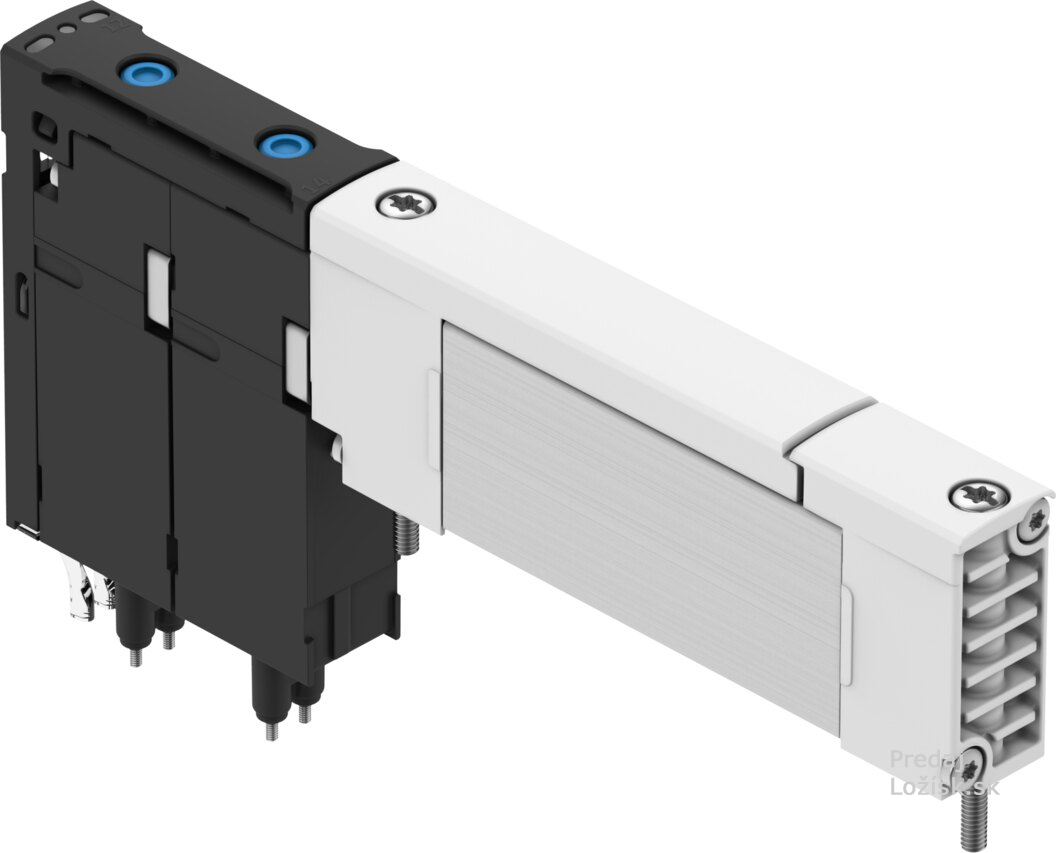

VUVX-BK10-B52-ZH-F-1T1L FESTO

Elektromagnetický ventil VUVX-BK10-B52-ZH-F-1T1L FESTO
Solenoid valve

Technické údaje

• Funkcia ventilu 5/2 bistabilný
• Spôsob ovládania elektrický
• Veľkosť ventilu 10 mm
• Menovitý prietok normalizovaný podľa normy ISO 8778690 l/min
• Prevádzkové napätie 24V DC
• Prevádzkový tlak-0.09 MPa ... 0.7 MPa
• Prevádzkový tlak-0.9 bar ... 7 bar
• Konštrukcia Piestový posúvač s tesniacim krúžkom
• Druh krytia IP 65
• Šírka10.35 mm
• Menovitá šírka 4.2 mm
• Funkcia odvetrávania - je možné škrtenie
• Princíp tesnenia - mäkký
• Montážna poloha - ľubovoľná
• Pomocné ručné ovládanie - tlačidlom
• Spôsob riadenia - nepriamo riadený
• Napájanie riadiacim vzduchomexterné
• Smer prietokureverzibilné s obmedzeniami
• Schématická značka 00997521
• Prekrytie - negatívne prekrytie
• Indikácia stavu signálu - áno
• Riadiaci tlak0.15 MPa ... 0.7 MPa
• Riadiaci tlak1.5 bar ... 7 bar
• Vhodnosť pre vákuum - áno
• Hodnota b0.36
• Hodnota C2.76 l/sbar
• Menovitý prietok normalizovaný podľa normy ISO 8778 odvetranie 2-3700 l/min
• Max. frekvencia spínania5 Hz
• Čas spínania o9 ms
• Doba zopnutia 100%
• Max. kladný skúšobný impulz pri 0 signáli1400 µs
• Max. negatívny skúšobný impulz pri 1 signále800 µs
• Parametre cievky 24 V DC: 0,35 W
• Prípustné výkyvy napätia +/- 10 %
• Prevádzkové médiumStlačený vzduch podľa ISO 8573-1:2010 [7:4:4] I nertné plyny
• Poznámka o prevádzkovom/riadiacom médiu Ester oil < 0,1 mg/m³, podľa ISO 8573-1:2010 [-:-:2] Prevádzka s mazaním možná (potrebná pri ďalšej prevádzke)
• Odolnosť proti vibráciámTest použitia pre transport so stupňom 2 podľa FN 942017-4 a EN 60068-2-6
• Odolnosť proti nárazomTest nárazov so stupňom intenzity 1 podľa FN 942017-5 a EN 60068-2-27
• Trieda odolnosti proti korózii KBK1- Nízke nároky na odolnosť proti korózii
• Zhoda s LABSVDMA24364 zóna III
• Skladovacia teplota-20 °C ... 70 °C
• Vhodnosť pre potravinárstvoNSF H1
• Teplota média -5 °C ... 50 °C
• Relatívna vlhkosť vzduchu 5 - 95 %
• Riadiace médium - Stlačený vzduch podľa ISO 8573-1:2010 [7:4:4] Inertné plyny
• Teplota okolia-5 °C ... 50 °C
• Max. uťahovací moment pre upevnenie ventilov 0.345 Nm
• Hmotnosť výrobku 51.9 g
• Elektrický prípoj - Plug-in
• Spôsob upevneniana pripojovaciu dosku
• Prípoj riadiaceho vzduchu 12/14Pripojovacia doska
• Prípoj odvetrania riadiaceho tlaku 82/84Pripojovacia doska
• Pneumatický prípoj 1 - Pripojovacia doska
• Pneumatický prípoj 2 - Pripojovacia doska
• Pneumatický prípoj 3 - Pripojovacia doska
• Pneumatický prípoj 4 - Pripojovacia doska
• Pneumatický prípoj 5 - Pripojovacia doska
• Pokyny k materiálu - V zhode s RoHS
• Materiál tesnení HNBR
• Materiál dynamických tesnení HNBR
• Materiál telesa - Hliníková tvárna zliatina, eloxovaná
• Materiál pružiny - nehrdzavejúca vysokolegovaná oceľ
• Materiál piestového posúvača -POM
• Materiál skrutiek - Ušľachtilá oceľ
